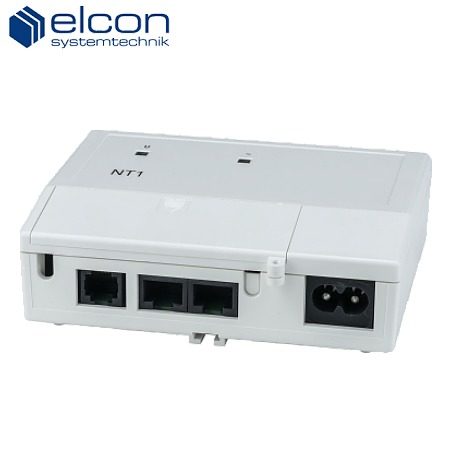

NT Elcon 2B1Q v2

Popis

ISDN NT Elcon 2B1Q v2 konvertuje U rozhraní s linkovým přenosovým kódom 2B1Q na rozhraní S/T (S0) s přenosovým kódem MAMI. Slouží pro připojení terminálů jako jsou ISDN telefonní ústředny, ISDN telefony, ISDN modemy, TA adaptéry, videokonferenční systémy, atd. s rozhraním S0. Zařízení neobsahuje TA převodník, nemá analogové porty. Výstupem je standardní euroISDN So sběrnice pro ISDN zařízení. Podpora nouzového režimu pro případ výpadku napájení. Konektory: 1x RJ12 vstup ISDN Uo, 2x RJ45 výstup sběrnice ISDN so, napájení 230V.

Technické údaje NT 2B1Q v2 elcon:

• Rozhraní – U ETSI TS 102 080
• Způsob přenosu – Duplexní provoz
• Kompenzace echa – ano
• Struktura kanálu  – 2B+D, synchronizace a servisní data
• Kód linky – 2B1Q
• Rychlost přenosu – 80 kBd / přenos dat, čistá 144 kbit/s (2 × 64 kbit/s + 16 kbit/s)
• Dosah (dvojžíla Cu 0,4 mm) až 4,8 km , na rozhraní U
• Dosah (dvojžíla Cu 0,6 mm) až 9,0 km , na rozhraní U
• Max. příkon 1,4 W v nouzovém napájecím provozu
• S/T Rozhraní ETS 300 012
• S/T Způsob přenosu 4-drátový duplexní přenos
• S/T Struktura kanálu 2B+D, synchronizace a monitorování
• S/T Kód linky AMI (modifikován)
• S/T Celková bitová rychlost 192 kbit/s , Užitečná bitová rychlost 144 kbit/s


  NT 2B1Q ELCON – Konfigurace sběrnice S:

• standardní nastavení – krátká pasivní sběrnice: dosah cca 150 m až 220 m
• nastavení – bod-bod: dosah cca 1000 m
