Rozčtyřka RJ45 4F1M

138  s DPH

Telefonní redukce RJ45 / 4x RJ45. Snadná instalace při propojení telefonních linek strukturovanou kabeláží kabely UTP. Až 4 telefony připojíte po jediném UTP kabelu pomocí telefonní rozčtyřky. Každý ze čtyř párů UTP kabelu je vyveden na samostatný konektor RJ45 na pin 4 a 5. Adaptér rozpárování datového kabelu podle normy T568B.

63 skladem

Katalogové číslo: 23517 Kategorie: ,

Popis

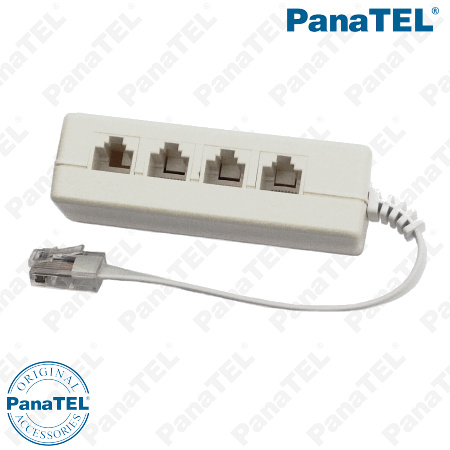

Telefonní rozčtyřka pro rozpárování běžných 4 párových datových kabelů a zásuvek RJ45. Rozčtyřka je osazena 4 zásuvkami typu RJ45 a na konci cca. 15cm kablíku je konektor RJ45 samec. Telefonní rozčtyřka je velmi užitečnou pomůckou při využívání strukturované kabeláže jako telefonní vedení. Jediný kabel UTP kategorie 5, 6 nebo 7 využijete až pro 4 telefonnní přípojky. 4 telefony po jediném UTP kabelu. Zapojení telefonní rozčtyřky vychází ze standardu TIA/EIA-568-B Cat5e. To v praxi znamená, že samec konektoru RJ45 na krátkém kabelu je osazen kompletně všemi piny a jednotliné páry jsou rozděleny každý na samostatnou zásuvku RJ45 a to vždy na pin 4 a 5. To jsou piny využívané pro telefonní přípojky. Jinak řečeno, červený pár je na pin 4 a 5 první zásuvky. Zelený pár je na pin 4 a 5 druhé zásuvky. Modrý pár je na pin 4 a 5 třetí zásuvky a hnědý pár je propojen na pin 4 a 5 zásuvky poslední. Použitím 2ks telefonních rozčtyřek ( jedna v datovém rozvaděči a druhá u pracovních stolů ) využijete datový kabel strukturované kabeláže na 100%.

Zapojeni RJ45 rozčtyřky

Samec na kabelu RJ45 pin 1 a 2 1.zásuvka RJ45 pin 4 a 5
Samec na kabelu RJ45 pin 3 a 6 2.zásuvka RJ45 pin 4 a 5
Samec na kabelu RJ45 pin 4 a 5 3.zásuvka RJ45 pin 4 a 5
Samec na kabelu RJ45 pin 7 a 8 4.zásuvka RJ45 pin 4 a 5
poznámka: ostatní piny (1,2,3,6,7,8) na zásuvká 1 až 4 nejsou připojeny.
